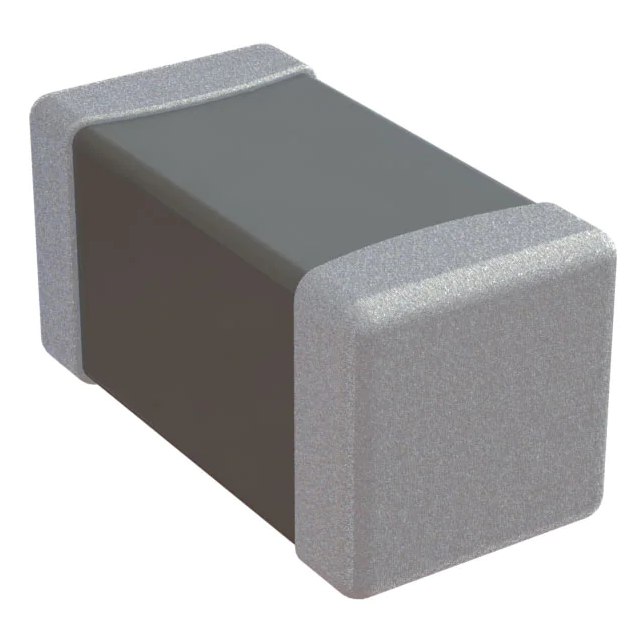

貼片電容作為電子電路中的核心元件，其容值精度與介質損耗特性直接影響電路性能。本文從專業測試方法出發，系統闡述貼片電容容值與損耗角的測量技術，為電子工程師提供可操作的解決方案。

一、容值測量技術

1. 數字電容測試儀法

使用數字電容測試儀時，需根據電容標稱值選擇合適量程(如pF/nF/μF檔位)，并設置測試頻率(通常1kHz~1MHz)。測試時需注意：

測試前需對電容進行放電處理，避免殘余電荷損壞儀器

對于NPO材質電容，推薦測試頻率1MHz;X7R材質電容建議采用1kHz

儀器可同步顯示容值(C)與損耗值(D)，其中D值受頻率影響顯著

2. 數字電橋法

數字電橋通過LCR表模式實現高精度測量，需重點關注：

測試夾具選擇：采用四端子開爾文夾具可消除引線電阻影響

參數設置：需根據電容類型調整測試電壓(通常1Vrms)與等效電路模型(串聯/并聯)

典型測試案例：測量47μF X7R電容時，在1kHz頻率下應獲得±5%精度讀數

3. 萬用表簡易測量法

對于0.047μF以上電容，可采用萬用表電容檔進行初步檢測：

測量前確認萬用表電池電壓充足(建議≥9V)

測量時需等待表頭穩定(通常需3-5秒)

局限性：無法測量0.01μF以下電容，且精度僅能達到±20%

二、損耗角正切(tanδ)測量技術

1. 西林電橋法

作為傳統標準方法，需注意：

測試頻率選擇：50Hz工頻適用于電力電容，高頻應用需提升至kHz級

橋臂平衡條件：需同時滿足電阻平衡(R3/R4=R1/R2)與電容平衡(Cx=Cn*R4/R3)

現代改進：采用自動平衡電橋可顯著提升測試效率

2. 數字化測量法

基于FFT分析的數字化測量系統具有以下優勢：

采樣率要求：≥10MS/s可捕捉諧波分量

相位計算精度：需達到0.01°級

典型應用：在10kV電力電容測試中，可實現tanδ≤0.05%的測量精度

3. 特殊工況測量

高壓測試：需配置分壓器與保護電阻(通常10kΩ/10W)

高頻測試：需采用同軸測試夾具(特性阻抗50Ω)

溫度補償：建議每升高10℃將tanδ測量值修正+0.02%

三、測試注意事項

安全規范：

高壓測試時需佩戴絕緣手套

耐壓測試后需等待30秒放電

電解電容測試需注意極性

儀器校準：

每月進行開路/短路校準

每年送計量機構檢定

使用標準電容(精度0.01%)進行比對

環境控制：

溫度：23±2℃

濕度：40-60%RH

避免電磁干擾(建議使用屏蔽箱)
