在電子電路設計與制造領域，貼片電阻作為不可或缺的基礎元件，發揮著至關重要的作用。它能夠限制電流、分壓、分流，為電路的穩定運行提供關鍵保障。然而，面對市場上種類繁多、規格各異的貼片電阻，如何精準地預選購適合自身需求的產品，成為了眾多工程師和采購人員面臨的難題。深入理解貼片電阻的規格和參數，無疑是解決這一難題的關鍵所在。

一、貼片電阻的核心參數

(一)阻值

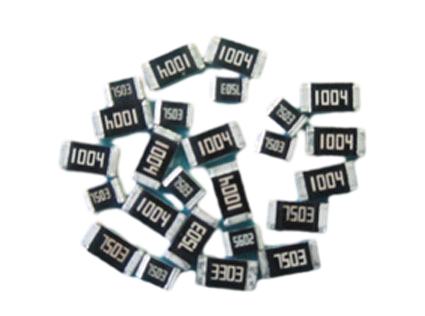

阻值是貼片電阻最基本的參數，它決定了電阻對電流的阻礙程度。貼片電阻的阻值范圍極為廣泛，從幾歐姆到幾兆歐姆甚至更高，能夠滿足各種不同電路的需求。阻值的標注方式主要有兩種：數字標注法和色環標注法(部分插件電阻常見，貼片電阻以數字標注為主)。數字標注法通常采用三位或四位數字表示，前幾位為有效數字，最后一位表示冪次。例如，標注為“103”的貼片電阻，其阻值為 10×103 = 10kΩ;標注為“472”的電阻，阻值則為 47×102 = 4.7kΩ。在預選購時，必須根據電路設計的具體要求，精確選擇合適的阻值，以確保電路性能達到預期。

(二)精度

精度是指貼片電阻實際阻值與標稱阻值之間的偏差程度，它反映了電阻阻值的準確性。常見的精度等級有±1%、±5%、±10%等。高精度的貼片電阻(如±1%)能夠提供更穩定的阻值，適用于對電路性能要求苛刻的場合，如精密儀器、測量設備等;而精度要求相對較低的電路，如一些簡單的電源電路或信號指示電路，則可以選擇±5%或±10%精度的電阻，以降低成本。在預選購過程中，需要綜合考慮電路的性能需求和成本因素，合理選擇精度等級。

(三)功率

功率參數表示貼片電阻在電路中能夠承受的最大功率損耗，通常以瓦特(W)為單位。當電流通過電阻時，電阻會消耗電能并轉化為熱能，如果功率超過電阻的額定功率，電阻就會因過熱而損壞，甚至引發電路故障。貼片電阻的功率規格有多種，常見的有 1/16W、1/10W、1/8W、1/4W 等。在選擇功率時，需要根據電路中的電流和電壓，通過公式 P = I2R 或 P = V2/R 計算出電阻的實際功率損耗，并確保所選電阻的額定功率大于實際功率損耗，同時留有一定的余量，以提高電路的可靠性。

(四)溫度系數

溫度系數描述了貼片電阻的阻值隨溫度變化的特性，單位為 ppm/℃(百萬分之一每攝氏度)。它反映了電阻阻值在溫度變化時的穩定性。溫度系數越小，電阻的阻值隨溫度的變化就越小，性能也就越穩定。在一些對溫度變化敏感的電路中，如高精度傳感器電路、精密放大器電路等，需要選擇溫度系數較小的貼片電阻，以減少溫度變化對電路性能的影響。而在一些對溫度穩定性要求不高的普通電路中，則可以選擇溫度系數相對較大的電阻，以降低成本。

二、貼片電阻的規格特性

(一)封裝尺寸

貼片電阻的封裝尺寸直接決定了其在電路板上的占用空間和安裝方式。常見的封裝尺寸有 0201、0402、0603、0805、1206 等，其中數字表示電阻的長和寬，單位為英寸的千分之一。例如，0603 封裝的電阻，其長度為 0.06 英寸(約 1.6mm)，寬度為 0.03 英寸(約 0.8mm)。隨著電子設備向小型化、輕量化方向發展，封裝尺寸越來越小的貼片電阻得到了廣泛應用。然而，封裝尺寸越小，電阻的功率承載能力通常也越低，且焊接難度也會相應增加。因此，在預選購時，需要根據電路板的空間布局、焊接工藝以及電阻的功率需求等因素，合理選擇封裝尺寸。

(二)材質類型

貼片電阻的材質對其性能和特性有著重要影響。常見的材質類型有厚膜電阻、薄膜電阻和金屬箔電阻等。厚膜電阻采用絲網印刷工藝將電阻漿料印刷在陶瓷基板上，然后經過燒結而成，具有成本低、生產工藝簡單等優點，但精度和溫度系數相對較差，適用于一般性電路。薄膜電阻則是通過真空鍍膜技術在陶瓷基板上形成一層均勻的電阻薄膜，具有精度高、溫度系數小、穩定性好等特點，廣泛應用于對性能要求較高的電路中。金屬箔電阻采用特殊的金屬箔材料制成，具有極高的精度、極低的溫度系數和良好的長期穩定性，但價格昂貴，主要用于精密測量儀器、航空航天等高端領域。在預選購時，應根據電路對性能和成本的要求，選擇合適的材質類型。

預選購貼片電阻需要綜合考慮其規格和參數、規格特性以及實際電路需求等多方面因素。只有深入了解這些關鍵信息，并運用科學合理的選型方法，才能選購到最適合的貼片電阻，為電子電路的穩定運行提供有力保障，同時實現成本與性能的最佳平衡。
