在電子制造領域，貼片電容作為電路中的核心被動元件，其最小包裝規格與標準化命名體系直接關系到生產效率與供應鏈管理。本文基于三星、村田等廠商的最新技術參數，結合行業應用實踐，系統解析貼片電容的最小包裝標準及命名邏輯。

一、貼片電容最小包裝規格體系

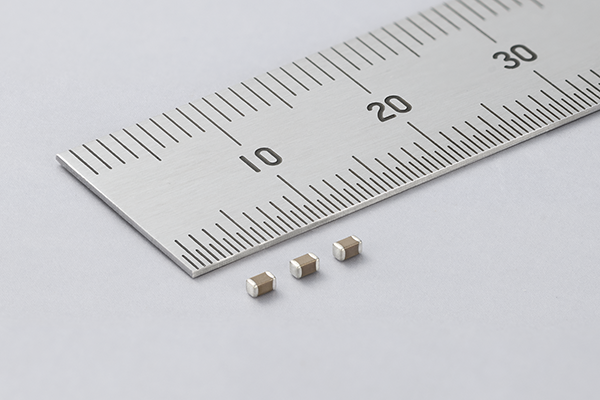

封裝尺寸與包裝量對應關系

當前主流貼片電容封裝尺寸涵蓋0201至2225十二種規格，最小包裝量隨封裝尺寸遞減。具體表現為：

0201封裝：最小包裝量10.000顆/盤，典型尺寸為0.25mm×0.125mm×0.125mm

0402封裝：最小包裝量4.000顆/盤

0603封裝：最小包裝量2.000顆/盤

0805及以上封裝：最小包裝量穩定在1.000-2.000顆/盤區間

村田等廠商已實現008004(0.25mm×0.125mm)封裝電容的量產，其最小包裝規格達50.000顆/卷，但該規格尚未成為行業通用標準。

包裝材料與工藝

包裝形式包括編帶包裝(Tape & Reel)與塑料盒包裝(Tray Packing)。編帶包裝采用壓紋帶(W4P1)技術，較傳統紙帶(W8P2)節省30%儲存空間。以0201封裝為例，10.000顆電容的編帶包裝尺寸為7英寸直徑卷盤，厚度僅12mm。

行業應用差異

消費電子領域(如智能手機)優先采用0201/0402封裝，而工業控制領域(如伺服驅動器)則以0603/0805封裝為主。汽車電子領域因AEC-Q200認證要求，最小包裝量通常需滿足1.000顆/批次。

二、貼片電容標準化命名規則

四維參數編碼體系

貼片電容命名遵循「尺寸-材質-精度-電壓」四維編碼規則，典型示例為「0805CG102J500NT」：

0805：封裝尺寸(0.08英寸×0.05英寸)

CG：介電材質(COG/NPO)

102：容值編碼(10×102pF=1.000pF)

J：精度等級(±5%)

500：耐壓值(50V)

N：端電極材料(三層電極)

T：包裝方式(編帶包裝)

材質代碼與性能映射

介電材質代碼直接影響電容性能參數：

COG/NPO：溫度系數±30ppm/℃，適用于高頻電路

X7R：溫度系數±15%，容量范圍100pF-1μF

X5R：溫度系數±22%，成本較X7R降低25%

Y5V：溫度系數+22%至-82%，價格最低但穩定性最差

精度與電壓代碼規范

精度代碼采用國際標準(JIS C 5101-4)，涵蓋B(±0.1pF)、F(±1%)、K(±10%)等九個等級。電壓代碼則通過三位數字表示，如「101」代表100V(10×101V)。

特殊參數擴展編碼

針對特殊應用場景，廠商通過擴展編碼實現差異化設計：

R：表示7寸盤紙帶卷裝

P：表示8寸盤紙帶卷裝

K：表示7寸盤塑料帶卷裝

A/B/C/D：表示耐壓等級系列(如A系列10V，B系列16V)

貼片電容的最小包裝規格與命名規則是電子制造領域的基礎性技術標準。隨著5G、AIoT等技術發展，行業正朝著微型化、高容值、標準化方向演進。
