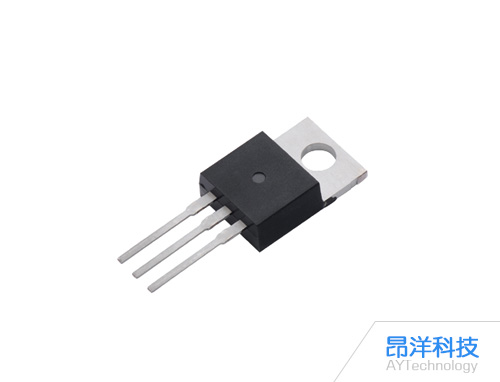

MOS管(金屬-氧化物-半導體場效應管)作為電子元件中的重要一員，在電路中承擔著開關、放大等關鍵功能。然而，在某些情況下，MOS管可能會遭受擊穿，導致其失效，進而影響整個電路的性能和穩定性。本文將對MOS管被擊穿的原因進行深入分析，并提出相應的解決方案。

一、MOS管被擊穿的原因

1、過電壓擊穿

當電路中的電壓超過MOS管的額定電壓時，絕緣層可能會發生擊穿。這種擊穿通常是由于輸入電源電壓過高或靜電放電等引起的。過電壓擊穿會導致MOS管內部形成導電通道，使電流失控，從而損壞元件。

2、過電流擊穿

當MOS管所受的電流超過其額定值時，會產生過電流擊穿。過電流擊穿可能源于電路設計錯誤、負載過大等。過電流會使MOS管內部產生大量熱量，導致溫度升高，進而引發擊穿。

3、靜電擊穿

MOS管的輸入電阻很高，柵-源極間電容又非常小，因此極易受外界電磁場或靜電的感應而帶電。在靜電較強的場合下，柵極上的電荷難以泄放，容易形成高電壓，從而引發擊穿。靜電擊穿有兩種方式：一是電壓型擊穿，即柵極的薄氧化層發生擊穿，形成針孔，使柵極和源極間短路;二是功率型擊穿，即金屬化薄膜鋁條被熔斷，造成柵極開路或源極開路。

4、溫度擊穿

高溫會使MOS管內部的溫度升高，進而影響絕緣層的耐壓性能。當溫度達到一定程度時，絕緣層可能會發生擊穿。溫度擊穿通常是由于散熱不良、環境溫度過高等引起的。

二、MOS管擊穿的解決方案

1、合理設計電路

在設計電路時，應確保輸入電源電壓不超過MOS管的額定電壓，并避免過電流的產生。同時，還應考慮MOS管的封裝形式、散熱性能等因素，以確保其在正常工作條件下穩定運行。

2、加強靜電防護

靜電擊穿是MOS管擊穿的主要原因之一，因此應加強靜電防護。在存儲和運輸MOS管時，應使用金屬容器或導電材料包裝，避免放在易產生靜電高壓的化工材料或化纖織物中。在組裝、調試過程中，工具、儀表、工作臺等均應良好接地，以防止操作人員的靜電干擾造成損壞。此外，還可以采用靜電消除器等設備來消除靜電。

3、優化散熱設計

高溫是導致MOS管擊穿的重要因素之一，因此應優化散熱設計。在PCB布局時，應盡量將MOS管放置在散熱良好的位置，避免與其他發熱元件緊密相鄰。同時，還可以采用散熱片、風扇等散熱設備來提高MOS管的散熱性能。

4、增加保護電路

在電路中增加保護電路可以有效地減少MOS管的擊穿風險。例如，可以在MOS管的輸入端串聯一個限流電阻或穩壓二極管來限制輸入電流和電壓的峰值。此外，還可以采用過流保護、過壓保護等電路來進一步提高電路的可靠性和穩定性。

5、加強質量檢測和篩選

在采購MOS管時，應加強質量檢測和篩選工作。通過檢測MOS管的性能參數和外觀質量等指標，可以篩選出質量較差或存在缺陷的元件，從而降低MOS管擊穿的風險。

6、定期進行維護和檢修

對于已經投入使用的電子設備，應定期進行維護和檢修工作。通過檢查電路的連接情況、元件的性能狀態等指標，可以及時發現并處理潛在的問題，從而延長設備的使用壽命并降低故障率。

MOS管擊穿問題是電子設備中常見的故障之一，對設備的可靠性和穩定性產生了嚴重影響。通過合理設計電路、加強靜電防護、優化散熱設計、增加保護電路、加強質量檢測和篩選以及定期進行維護和檢修等措施，我們可以有效地減少MOS管的擊穿風險并提高設備的性能。
