額定電壓(DC) |
4V、6.3V、10V、16V、25V、 35V、50V、100V、200V、250V |
容值范圍 |
10pF~47uF |
|
容差 |
B、C、D、J、K、G、F、M |
電介質特性 |
X5R、X7R、COG |
| 品牌 | 三星 |
溫度范圍 |
-55℃~+125℃ |
|

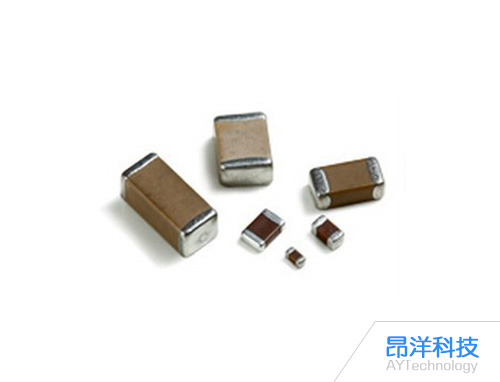

三星貼片電容0603（公制1608，1.6x0.8mm） |
|
|
產品參數 |
容值范圍 |
|
貼片電容0603_X5R_4V_(225M/ 475M/106K/106M/226M/476M) |
2.2uF~47uF |
|
貼片電容0603_X5R_6.3V_(225K/ 475K/475M/106M/226K/226M/ 476M) |
2.2uF~47uF |
|
貼片電容0603_X5R_10V_(224K/ 334K/474K/684K/824K/105K/ 225K/225M/474K/474M/684K/ 105K/105M/225K/225M/335K/ 335M/475K/475M/106K/106M/ 226M) |
0.22uF~22uF |
|
貼片電容0603_X5R_16V_(334K/ 474K/105K/105M/225K/475K/ 475M/106K/106M/226M) |
0.33uF~22uF |
|
貼片電容0603_X5R_25V_(104K/ 224K/224M/334K/474K/105K/ 225K/475K/475M/106M) |
0.1uF~10uF |
|
貼片電容0603_X5R_35V_(105K/ 225K/475K) |
1uF,2.2uF, 4.7uF |
|
貼片電容0603_X5R_50V_(104K/ 224K/474K/105K/225K) |
0.1uF~2.2uF |
|
貼片電容0603_X7R_6.3V_(472K/ 474K/684K/824K/105K/105M/ 225K) |
4.7nF~2.2uF |
|
貼片電容0603_X7R_10V_(104K/ 154K/224J/224K/334K/ 474K/105K/225K) |
0.1uF~2.2uF |
|
貼片電容0603_X7R_16V_(471~105) 檔位：J/K/M |
470pF~1uF |
|
貼片電容0603_X7R_25V_(221~105) 檔位：J/K/M |
220pF~1uF |
|
貼片電容0603_X7R_50V_(101~334) 檔位：J/K/M |
100pF~0.33uF |
|
貼片電容0603_X7R_100V_(221~104) 檔位：J/K |
220pF~0.1uF |
|
貼片電容0603_COG_16V_(680F/ 680G/101G/821J/102J/222J/ 392J) 檔位：F/G/J |
68pF~2.2nF |
|
貼片電容0603_COG_25V_(100~392) 檔位：F/G/J/K |
10pF~3.9nF |
|
貼片電容0603_COG_50V_(0R2~562) 檔位：B/C/D/F/G/J/K |
10pF~3.9nF |
|
貼片電容0603_COG_100V_(100~102) 檔位：C/D/F/G/J/K |
10pF~1nF |
|
貼片電容0603_COG_200V_(221K) |
220pF |
|
貼片電容0603_COG_250V_(471J) |
470pF |
注：該類型號用料較為廣泛，但并不全面，更多料號可找客服人員索要。
一、全部檔位
B、C、D、J、K、G、F、M
二、三星貼片電容0603產品規格書
三、產品種類解說
X5R、X7R該類為高介電常數型；COG為溫度補償型。
四、其它同類產品
貼片電容0201、貼片電容0402、貼片電容0603、
貼片電容0805、貼片電容1206、貼片電容1210
五、產品識別解讀
三星貼片電容0603型號解讀，如：CL 10 C 2R5 B B 8 N N N □
“CL”為三星常規類陶瓷貼片電容；
“10”代表英制0603，公制尺寸為1.6×0.8mm；
“C”代表的是電容介質為COG，其它類還有X5R、X7R；
“2R5”代表容值，為2.5pF；
“B”代表公差檔位±0.1pF；
“第二個B”代表的是額定電壓為50V；
“8”代表貼片電容的高0.8mm；
“第一個N”代表的是內電極/終端/電鍍代碼（請看規格書詳細說明）;
“第二個N”代表的是產品代碼或尺寸代碼（請看規格書詳細說明）;
“第三個N”代表的是控制代碼（請看規格書詳細說明）;
“□”代表的是包裝方式（請看規格書詳細說明）。
